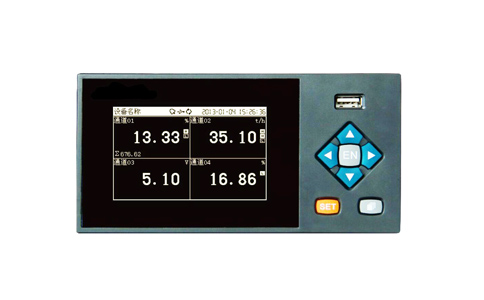

迷你型無紙記錄儀介紹
SK202-MR迷你型無紙記錄儀是將工業現場的各種需要監視記錄的輸入信號，比如熱電阻和熱電偶的溫度信號、流量計的流量信號、壓力變送器的壓力信號等。通過微處理器進行數據處理，一方面在分辨液晶顯示屏幕上以多種形式的畫面顯示出來，另一方面把這些監察信號的數據存放在儀表內部的大容量存儲芯片內，以便在儀表上直接進行數據和圖形查詢、翻閱和打印。
迷你型無紙記錄儀特點
- 標準儀表尺寸160mm*80*99mm
- 單色液晶顯示，320*200分辨率
- 4路萬能信號輸入，mA、V、mV、TC、RTD等
- 支持熱電偶輸入冷端補償
- 信號輸入±0.2%F.S.
- 間隔1分鐘可記錄180天，10年數據不丟失
- 通道高低限報警，4路繼電器觸點輸出
- 1路4-20mA電流輸出，1路24VDC配電
- USB2.0接口，支持儀表數據導出
- 多種數據表現形式，數顯、棒圖、曲線
- 支持通道累積，同時支持班報、日?qǐng)?bào)、月報和年報
- 標準RS232C/RS485通訊接口，標準ModbusRTU協議
- 具有組態文件備份導出功能

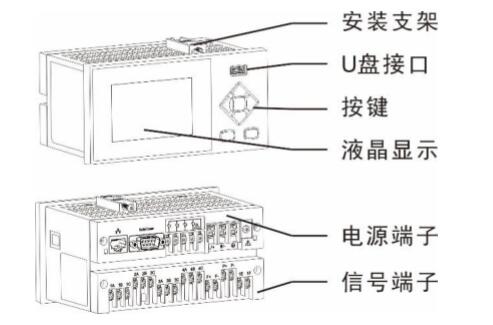

產品結構圖（單位：mm）

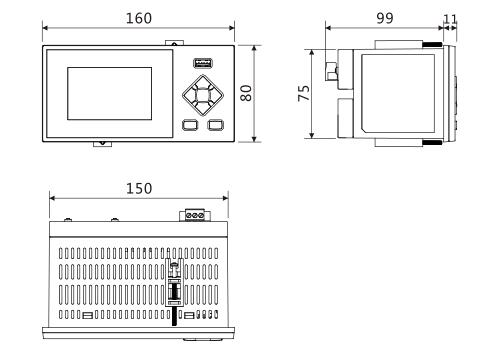

產品尺寸圖（單位：mm）
迷你型無紙記錄儀型譜
| SK202-MR |
迷你型無紙記錄儀 |
外形尺寸 |
1 |
160×80×99mm，基體含儀表本體、4個輸入 |
模擬輸入通道數量 |
4 |
4通道模擬量輸入 |
模擬輸出通道數量 |
0 |
無變送輸出 |
1 |
1路模擬量變送輸出，4～20mA |
報警輸出數量 |
2 |
2個繼電器輸出 |
通訊功能 |
0 |
無通訊接口 |
1 |
RS485通訊（ModbusRTU） |
2 |
RS232通訊 |
電源 |
1 |
220VAC |
2 |
24VDC |
|
