性能簡介 :

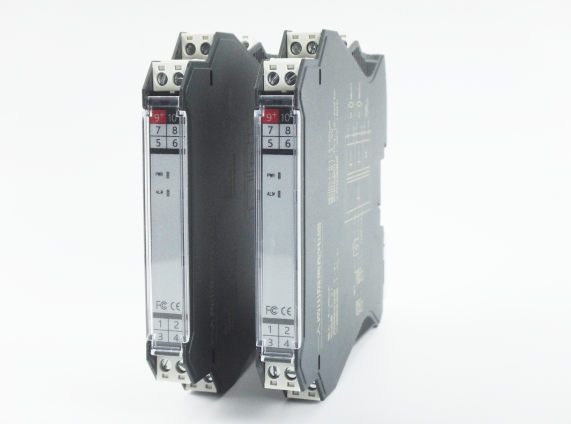

SK--GL系列智能隔離器輸入單路或雙路電流或電壓信號，變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。
技術特點 :
智能隔離器在對高、低頻干擾信號的抑制方面均有著良好表現，即使在大功率變頻控制系統中依然能夠可靠應用，內部采用數字化調校、無零點及滿度電位器、自動動態校準零點、溫度漂移自動補償?shù)燃夹g(shù)，并符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求使產品的穩定性及可靠性得到保證。
適用性:
智能隔離器可以與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。
技術參數 :
系統傳輸精度：±0.2%×F·S
溫度漂移：≤0.005%F·S/℃
工作溫度：工業級標準 -10～+55℃
輸入阻抗：電流：100Ω；電壓：500KΩ
電流輸出允許外接的負載阻抗：
4-20mA輸出時0～500Ω；0-10mA輸出時0～1KΩ,需要更大的負載能力請在訂貨時說明。
電磁兼容：符合IEC61000-4-4：1995中所規定的第四類（惡劣工業現場）環境對產品的抗電磁干擾要求。
輸入/輸出/電源/通訊/雙路間絕緣強度：≥1500V.ac
儲運環境溫度：-40～+80℃
相對濕度：10-90％RH（40℃時）
供電電源：交流： AC 95～265V
直流：DC12V～32V（反接保護）
輸入功率：0.9～1.8W（與型號有關，詳見本手冊附錄中關于輸入功率的計算方法）
通訊接口：RS232 或 RS485，MODBUS軟件協議（選配）。
外形尺寸：寬×高×深：22.5×100×115mm
凈 重：140g±20g
型譜 :
型 號 |
說 明 |
SK-GL- |
× |
× |
× |
× |
× |
通用型隔離器 |
輸入回路 |
|
|
|
|
|
缺省為單回路 |
D |
|
|
|
|
雙回路（相互隔離） |
輸入信號( 雙輸入相同) |
1 |
|
|
|
4-20mA |
2 |
|
|
|
1-5V |
3 |
|
|
|
0-10mA |
4 |
|
|
|
0-5V |
5 |
|
|
|
0-10V |
第一路輸出 |
1 |
|
|
4-20mA |
2 |
|
|
1-5V |
3 |
|
|
0-10mA |
4 |
|
|
0-5V |
5 |
|
|
0-10V |
第二路輸出 |
0 |
|
缺省為無第二輸出 |
1 |
|
4-20mA |
2 |
|
1-5V |
3 |
|
0-10mA |
4 |
|
0-5V |
5 |
|
0-10V |
| 饋電輸出 |
|
缺省為無源 |
| V24 |
帶DC24V饋電輸出 |
供電方式 |
|
缺省為交流220V |
D |
直流24V |
|
