SKRSL系列熱式氣體質量流量計
SKRSL系列熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量準確等優點。
一、SKRSL系列熱式氣體質量流量計產品優勢：
1、特有流量數據模型算法；模糊理論控制溫度、濕度算法；
2、智能微處理器及模數、數模轉換芯片；
3、寬量程比1000：1；大口徑，低流速，壓損可忽略；
4、直接測量質量流量，無須溫壓補償；
5、低流速測量非常靈敏；
6、設計、選型方便，安裝、使用簡便；
7、適合各類單一或混合氣體流量測量。
二、SKRSL系列熱式氣體質量流量計產品特點：
1、采用鉑RTD傳感器技術
2、采用享有“平衡結構封裝”技術,介質溫度自補償
3、特有算法,可實現線性、重復性、精度好
4、量程比寬1000:1,可據用戶要求可拓展
5、可實現大管徑小流量測量，最小流量可測低至零,分辨率0.001m/s
6、無可動部件、振動影響可忽略
7、直管段要求不高1-2D
8、與介質的溫度、壓力無關
9、特有高溫算法，介質溫度可達+400℃，
10、采用高濕算法，實現精度準確測量
11、對流量信號鍵入12點動態修正，內置10點修正
12、在線動態校正電流/電壓輸出
13、對粉塵等小顆粒不敏感
14、在線不斷流裝卸，維護方便
三、熱式氣體質量流量計應用場合：
1、公用工程---電﹑氣﹑ 水處理的監控
管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
2、石油與天然氣工業
能量交換；填井氣回收；燃?xì)庥?jì)量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
3、電力行業
燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃?xì)鉅t中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
4、化學行業
煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
5、冶金行業
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦?fàn)t煤氣的測量；軋鋼廠加熱爐燃?xì)猓ǜ郀t煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制
6、紙漿與造紙行業
廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃?xì)夂涂諝馑惋L(fēng)測量
7、食品及醫藥行業
加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
8、環保
沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
9、其他行業
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制
四、熱式氣體質量流量計性能指標：
1、測量范圍：0.5—100Nm/s （20℃，101.33KPa）
2、精度: ±1.5%的讀數 ±1.5%滿量程
3、量程比：通常100：1（取決于標定流量的范圍）
4、管徑范圍:DN20~5000mm
5、應用范圍:適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體。（乙炔氣體除外）
6、環境溫度范圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小于90%RH
7、介質溫度范圍: -40℃～+100℃；-40℃～+200℃；
8、傳感器直徑：ф3、ф2.5
9、插入式傳感器探桿直徑：ф19（標準）、ф16、ф12
10、傳感器材質：316不銹鋼、哈氏合金、鈦
11、探桿材質（保護套）：316不銹鋼（標準）、哈氏合金
12、雙向測量介質流量
13、模擬量輸出：流量：4-20mADC,溫度：4-20mADC,最大負載:1000Ω
14、累積脈沖量輸出
15、鍵入12段非線性修正，內置10段非線性修正
16、通訊：串口輸出RS232/RS485
17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定
19、大屏幕LCD顯示：七位瞬時流量，八位累積流量
20、過程壓力:1.6Mpa（最大20MPa）

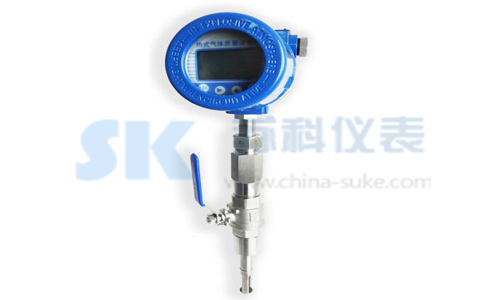

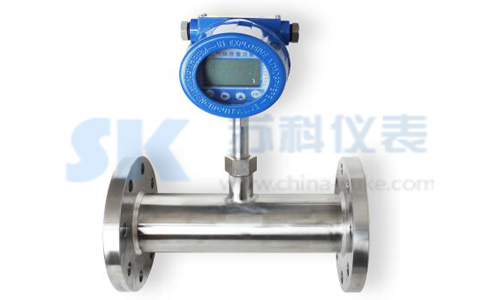

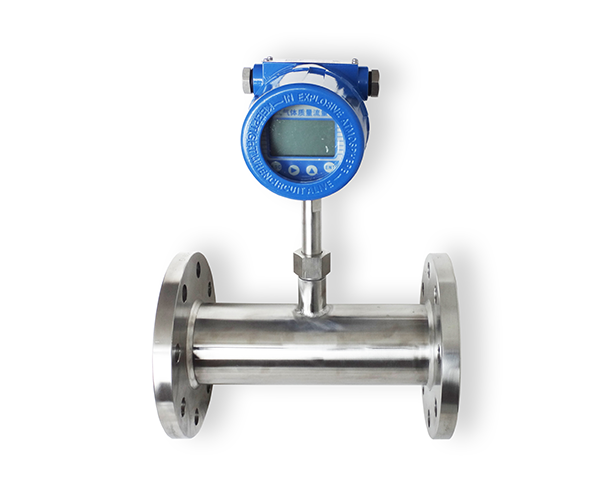

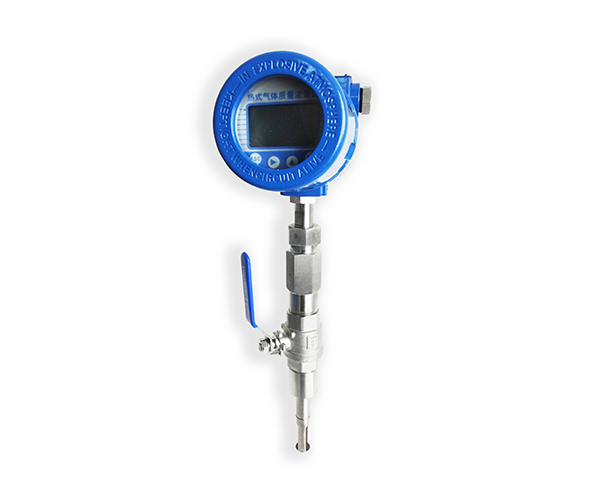

21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。
22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防護等級：IP65
五、傳感器參數：
管段傳感器數據表 （螺紋連接）
內徑 |
重量 |
安裝長度 |
連接螺紋 |
額定壓力 |
|
帶連接件 |
不帶連接件 |
||||
20 |
4.5 |
280 |
R3/4″ |
G1″ |
1.6MPa |
25 |
4.7 |
280 |
R1″ |
G11/4″ |
|
40 |
5.0 |
280 |
R11/2″ |
G2″ |
|
注：DN<20mm時，傳感器尺寸請咨詢我公司
管段傳感器尺寸表(法蘭連接)
內徑 |
重量 |
安裝長度 |
法蘭尺寸 |
額定壓力 |
||
D |
D0 |
N×A |
||||
20 |
6.2 |
280 |
105 |
75 |
4×14 |
1.0 |
25 |
6.6 |
280 |
115 |
85 |
4×14 |
|
32 |
7.2 |
280 |
140 |
100 |
4×18 |
|
40 |
8.2 |
280 |
150 |
110 |
4×18 |
|
50 |
9.6 |
280 |
165 |
125 |
4×18 |
|
65 |
10.8 |
280 |
185 |
145 |
4×18 |
|
80 |
13.1 |
280 |
200 |
160 |
8×18 |
|
100 |
16.5 |
280 |
220 |
180 |
8×18 |
|
125 |
19.6 |
290 |
250 |
210 |
8×18 |
|
150 |
29.8 |
310 |
285 |
240 |
8×22 |
|
200 |
40 |
340 |
340 |
295 |
8×22 |
|
250 |
56 |
370 |
395 |
350 |
12×22 |
|
300 |
66 |
410 |
455 |
400 |
12×22 |
|
350 |
70 |
440 |
505 |
460 |
16×22 |
|
400 |
75 |
480 |
565 |
515 |
16×26 |
|
450 |
90 |
510 |
615 |
565 |
20×26 |
|
500 |
105 |
550 |
670 |
620 |
20×26 |
|
600 |
162 |
620 |
780 |
725 |
20×30 |
|
700 |
180 |
690 |
860 |
810 |
24×26 |
0.6 |
800 |
240 |
750 |
975 |
920 |
24×30 |
|
1000 |
390 |
890 |
1175 |
1120 |
28×30 |
|
1200 |
650 |
1030 |
1405 |
1340 |
32×33 |
|
1400 |
850 |
1160 |
1630 |
1560 |
36×36 |
|
1600 |
1150 |
1290 |
1830 |
1760 |
40×36 |
|
1800 |
1500 |
1430 |
2045 |
1970 |
44×39 |
|
2000 |
1890 |
1560 |
2265 |
2180 |
48×42 |
|
六、口徑與流量對應表
口徑 |
0.5--65Nm/s |
0.080.5Nm/s |
0.5--100Nm/s |
100--120Nm/s |
20 |
0.57--73.5 |
0.09--0.57 |
0.57--113 |
113--136 |
25 |
0.88--114.4 |
0.14--0.88 |
0.88--176 |
176--211 |
32 |
1.45--188 |
0.23--1.45 |
1.45--289 |
289--347 |
40 |
2.26--294 |
0.36--2.26 |
2.26--452 |
452--542 |
50 |
3.53--459 |
0.56--3.53 |
3.53--706 |
706--847 |
65 |
5.95--776 |
0.95--5.95 |
5.95--1190 |
1190--1428 |
80 |
9--1170 |
1.44--9 |
9--1800 |
1800--2160 |
100 |
14--1820 |
2.24--14 |
14--2800 |
2800--3360 |
125 |
22--2860 |
3.52--22 |
22--4400 |
4400--5280 |
150 |
32--4160 |
5.12--32 |
32--6400 |
6400--7680 |
200 |
56.5--7345 |
9.0456.5 |
56.5--11300 |
11300--13560 |
250 |
88--11440 |
14--88 |
88--17600 |
17600--21120 |
300 |
127--16510 |
20--127 |
127--25400 |
25400--30480 |
350 |
173--22490 |
28--173 |
173--34600 |
34600--41520 |
400 |
226--29380 |
36--226 |
226--45200 |
45200--54240 |
450 |
286--37180 |
46--286 |
286--57200 |
57200--68640 |
500 |
353--45900 |
56.5--353 |
353--70600 |
70600--84720 |
600 |
508.5--66105 |
81--508.5 |
508.5--101700 |
101700--122040 |
700 |
692.5--90025 |
111--692.5 |
692.5--138500 |
138500--166200 |
800 |
902--117260 |
144--902 |
902--180400 |
180400--216480 |
900 |
1144.5--148785 |
183--1144.5 |
1144.5--228900 |
228900--274680 |
1000 |
1400--182000 |
224--1400 |
1400--280000 |
280000--336000 |
1200 |
2034.5--264485 |
326--2034.5 |
2034.5--406900 |
406900--488280 |
1400 |
2770--360100 |
443--2770 |
2770--554000 |
554000--664800 |
1500 |
3200--416000 |
512--3200 |
3200--640000 |
640000--768000 |
1600 |
3608--469040 |
577--3608 |
3608--721600 |
721600--865920 |
1800 |
4578--595140 |
732--4578 |
4578--915600 |
915600--1098720 |
2000 |
5650--734500 |
904--5650 |
5650--1130000 |
1130000--1356000 |
2200 |
6840--889200 |
1094--6840 |
6840--1368000 |
1368000--1641600 |
2400 |
8140--1058200 |
1302--8140 |
8140--1628000 |
1628000--1953600 |
2500 |
8831--1148030 |
1413--8831 |
8831--1766200 |
1766200--2119440 |
2600 |
9555--1242150 |
1529--9555 |
9555--1911000 |
1911000--2293200 |
2800 |
11080--1440400 |
1773--11080 |
11080--2216000 |
2216000--2659200 |
3000 |
12720--1653600 |
2035--12720 |
12720--2544000 |
2544000--3052800 |
3500 |
17318--2251344 |
2771--17318 |
17318--3463600 |
3463600--4156320 |
4000 |
22600--2938000 |
3616--22600 |
22600--4520000 |
4520000--5424000 |
5000 |
35300--4590000 |
5650--35300 |
35300--7060000 |
7060000--8472000 |
七、熱式氣體質量流量計選型：
| SKRSL | 熱式氣體質量流量計 |
||||||||
公程通徑 |
-XX |
100表示DN100 |
|||||||
安裝形式 |
C |
插入式(DN15~DN80通常為管道式安裝)DN80以上為插入式（可選管道式） |
|||||||
G |
管道式 |
1 |
螺紋連接 |
||||||
2 |
法蘭連接 |
||||||||
公稱壓力 |
A |
0~0.6MPA |
|||||||
B |
0~1.0MPA |
||||||||
C |
0~1.6MPA |
||||||||
D |
0~2.5MPA |
||||||||
E |
0~4.0MPA * |
||||||||
F |
0~6.4MPA * |
||||||||
G |
0~10MPA * |
||||||||
工藝條件 |
0 |
普通 |
|||||||
1 |
防腐 |
||||||||
2 |
防爆 |
||||||||
3 |
高溫 * |
||||||||
輸出信號 |
A |
無輸出 |
|||||||
B |
4~20MA |
||||||||
C |
RS485 MODBUS |
||||||||
供電電源 |
1 |
220V AC |
|||||||
| 2 | 24V DC | ||||||||
| Y | 一體式（可不標注） | ||||||||
| F | 分體式 F10-10米引線長度 | ||||||||
