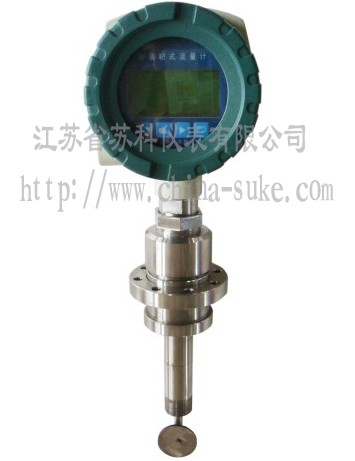

SK-BSL系列靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，SK-BSL系列智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上,采用了電容力傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術的一種流量計量儀表。
采用電容式力傳感器的是該產品真正實現精度好、穩定性優的關鍵核心，改變了有應變片式靶式流量計溫漂大,抗過載(沖擊)能力差,存在靜態密封點等種種缺陷,不但發揮了靶式流量計原有的優勢，同時又具有與容積式流量計相同的測量精度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高溫、低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。
一、原理及特性
1、結構

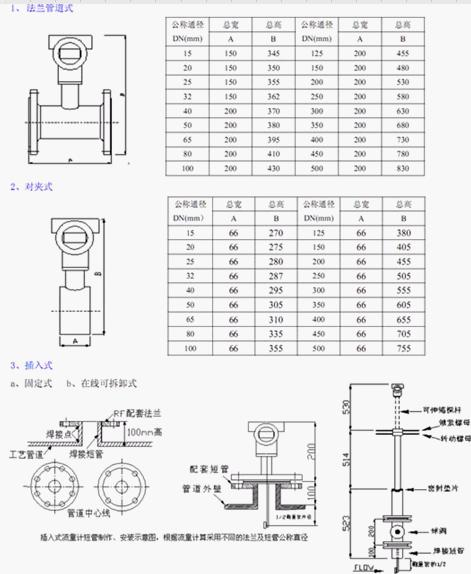

SK-BSL系列智能靶式流量計主要由測量管（外殼）、電容力傳感器（含阻流元件）、積算顯示和輸出部分組成。根據不同的介質和工況，必須選用相適應的電容力傳感器，因此，用戶提供正確的計量對象及參數，選用合適的電容力傳感器是產品能否計量準確的關鍵。其結構如圖:
2、工作原理
當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ·V2/2
式中：F ——阻流件所受的作用力
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度（kg/m3）
v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF
式中： V——電容力傳感器輸出的電壓（mV）， K——比例常數， F——阻流件（靶）所受的作用力
由此，此電壓信號經前置放大、AD 轉換及計算機處理后，即可得到相應的瞬時流量和累積總量，其工作原理
見示意圖：
3、產品特點
·整臺儀表結構堅固無可動部件，插入式結構,拆卸方便；
·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa 高壓；
·儀表內設自檢程序，故障現象一目了然；
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
·具有一體化溫度、壓力補償，直接輸出質量或標方；
·具有可選小信號切除、非線性修正、濾波時間可選擇；
·能測量各種常溫、高溫500 度、低溫-200 度工況下的氣體、液體流量；
·計量精度可達到0.2%；
·重復性好，一般為0.05%～0.08%，測量快速；
·壓力損失小，僅為標準孔板的1/2△P 左右；
·抗干擾，抗雜質能力特強；
·可根據實際需要更換阻流件（靶片）而改變量程；
·低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
·安裝簡單方便，極易維護；
·多種輸出形式，能遠傳各種參數；
·抗震動性強，一定范圍內可測脈動流。
二、技術參數及內容

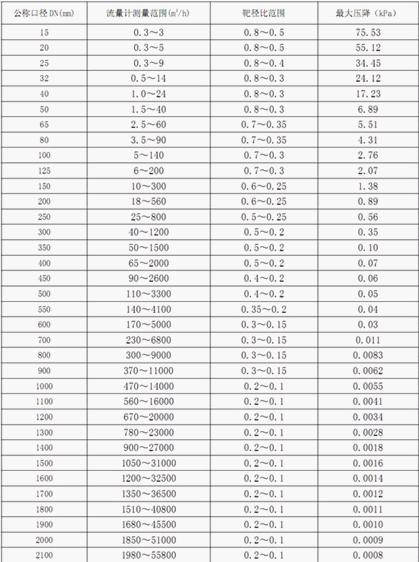

1、主要技術參數表
2、典型應用
氣體類：煤氣、空氣、氫氣、天然氣、氮氣、液化石油氣、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。
液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、
糖漿、溶劑、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、
乙二醇、礦物油、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、
燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、
甘油、染料、水、硝酸、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽類：過熱蒸汽、飽和蒸汽。
三、選型表及型號說明
1、選型表
型號 |
口徑 |
智能靶式流量計 |
SK-BSL |
10~5000 |
|
|
代號 |
儀表類型 |
|
A* |
錐管螺紋式 |
A |
管道法蘭式 |
B |
夾裝式 |
C |
插入式 |
D |
在線可拆裝式 |
E |
其它 |
|
代號 |
介質類型 |
|
Y |
液體 |
Q |
氣體 |
Z |
蒸汽 |
|
代號 |
介質溫度 |
D |
低溫(-30℃～-200℃) |
C |
常溫(-20℃～+80℃) |
Z |
中溫(+80℃～+200℃) |
G |
高溫(+200℃～+500℃) |
公稱壓力 |
A：0.6MPa B：1.0MPa C：1.6MPa
D：2.5MPa E：4.0MPa F：5.0MPa
G：10.0MPa H：15.0MPa I：20.0MPa
J：25.0MPa K：42.0MPa L：2.0MPa
M：6.3MPa N：11.0MPa O：16.0MPa
P：26.0MPa
|
補償形式 |
P：壓力補償 |
T：溫度補償 |
輸出形式 |
N |
無輸出（內置鋰電池表頭顯示） |
S |
脈沖輸出 |
R |
通訊輸出 |
I |
4～20mA電流輸出（二線制） |
K |
報警開關量輸出 |
G |
GPRS無線遠傳 |
防爆結構 |
X |
本安型 |
Y |
隔爆型 |
殼體材料 |
T |
碳鋼 |
N |
不銹鋼 |
Q |
特殊材料 |
傳感器材質 |
1 |
哈氏合金 |
|
|
|
|
2 |
鈦 |
|
3 |
304不銹鋼 |
4 |
特殊材料 |
|
|
|
|
|
|
|
|
|
|
a、流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；
b、在流量計選型中，用戶應按照型號說明的格式，寫明所需流量計的各項要求；
c、用戶如需采用本型號說明以外的口徑、公稱壓力及輸出形式請加以說明；
d、在選擇高溫型流量計時，除按照型號說明格式填寫外，應特別注明被測介質的最高工況溫度；
e、對帶溫壓補償?shù)牧髁坑�，除按照型號說明格式填寫外，應特別說明需補償?shù)墓r溫度及工況壓力范圍；
f、用戶需要特殊測量管材質，應加以說明。
2、選型示例
SK-BSL-100AQCDPIXN含意為：智能靶式流量計為管道法蘭式，測量介質是氣體，公稱口徑100mm，介質溫度為常溫，公稱壓力為2.5MPa（法蘭規格）帶壓力補償，4～20mA電流輸出，防爆標志為本安型,測量管材料是不銹鋼。
