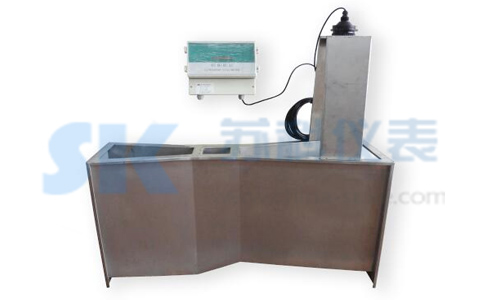

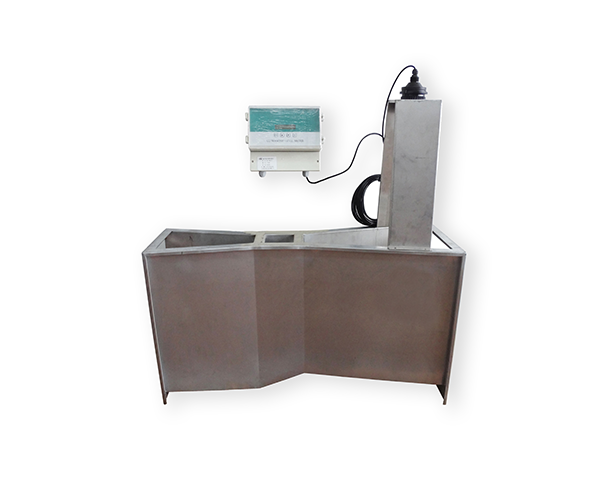

超聲波明渠流量計介紹：
SK-LSQB型
超聲波明渠流量計可直接顯示瞬時流量與累積流量內置EEPROM數字存儲器，本流量計與各類巴歇爾槽配套使用可廣泛用于各類水質排放總量的計量或者監測，測量結果不受水質的影響，超聲波明渠流量計可以選配通訊接口，易于同其它DCS系統連接實現工業的遠程監測、控制。
超聲波明渠流量計特點:
1、穩定可靠
2、采用超聲波液位測量技術，精度可達0.3%，能夠抗各種干擾波。
3、故障率低，易安裝、易維護。本儀器是一種非接觸式流量儀表，不直接與被測量介質接觸，因此故障率低。
4、多種防護，儀表的防護等級IP65，所有的輸入、輸出線均具有防雷、防短路的保護功能。
超聲波明渠流量計技術指標及選型
測量范圍：0.1L/S~10m3/s
累計流量：99999999m3
測距范圍：0~3m
測距精度：0.3%
流量精度：1%（視堰板類型而定）
盲區：0.3m~0.5m
測距分辨率：1mm
儀表顯示：自帶LCD顯示瞬時流量與累積流量
模擬輸出：4~20mA
數字輸出：RS485通訊
供電電壓：DC24V AC220V
環境溫度：-20~60℃
防護等級：IP65
選型
| 測量范圍 |
0.1升/秒~10米3/秒 |
累計流量 |
99999999米3 |
測距范圍 |
0~3m |
測距精度 |
0.3% |
流量精度 |
1%（視堰板類型而定） |
盲 區 |
0.3m~0.5m |
測距分辨率 |
1mm |
壓 力 |
4個大氣壓以下 |
儀表顯示 |
自帶LCD顯示瞬時流量喝累計流量 |
模擬輸出 |
4~20mA |
數字輸出 |
RS485、Modbus協議或定制協議 |
供電電壓 |
DC24V/AC220V,防雷裝置內置 |
環境溫度 |
-20℃~+60℃ |
防護等級 |
IP65 |

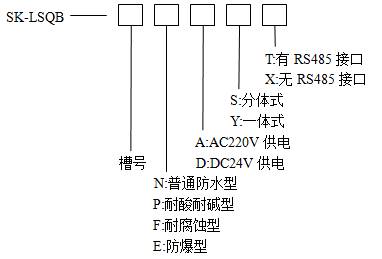

| 選型代碼 |
 ??
|

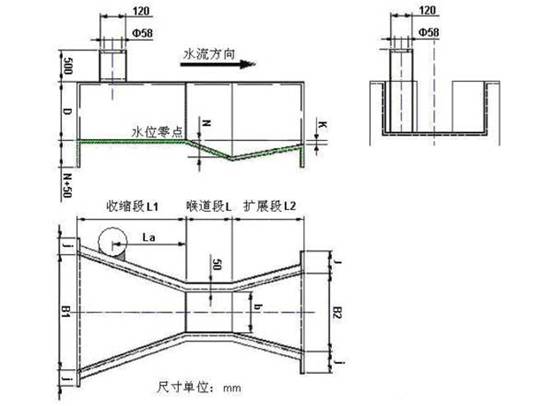

超聲波明渠流量計外形尺寸圖
????
外形尺寸：
| 序號 |
流量范圍（噸/小時） |
適用渠道m(xù)m |
水位范圍 |
臨界淹沒度% |
Q(min) |
Q(max) |
＞寬×高 |
h（min） |
h(max) |
1 |
0.3 |
19.4 |
＞200×250 |
15 |
210 |
0.5 |
2 |
0.6 |
47.5 |
＞250×300 |
15 |
240 |
0.5 |
3 |
2.8 |
115.6 |
＞300×600 |
30 |
330 |
0.5 |
4 |
5.4 |
399.6 |
＞450×800 |
30 |
450 |
0.5 |
5 |
9.0 |
903.6 |
＞600×1000 |
30 |
600 |
0.5 |
6 |
12.6 |
1440.0 |
＞1000×1200 |
30 |
750 |
0.5 |
序號 |
喉道段 |
收縮段 |
擴散段 |
增高 |
流量參數 |
b |
L |
N |
B1 |
L1 |
La |
B2 |
L2 |
K |
D |
C |
n |
1 |
25 |
76 |
29 |
167 |
356 |
237 |
93 |
203 |
19 |
230 |
217 |
1.550 |
2 |
51 |
114 |
43 |
214 |
406 |
271 |
135 |
254 |
22 |
260 |
435 |
1.550 |
3 |
76 |
152 |
57 |
259 |
457 |
305 |
178 |
305 |
25 |
460 |
638 |
1.550 |
4 |
152 |
305 |
114 |
400 |
610 |
407 |
394 |
610 |
76 |
610 |
1372 |
1.540 |
5 |
228 |
305 |
114 |
575 |
864 |
576 |
381 |
457 |
76 |
770 |
1927 |
1.530 |
6 |
300 |
600 |
230 |
780 |
1350 |
902 |
600 |
920 |
80 |
800 |
2444 |
1.521 |
