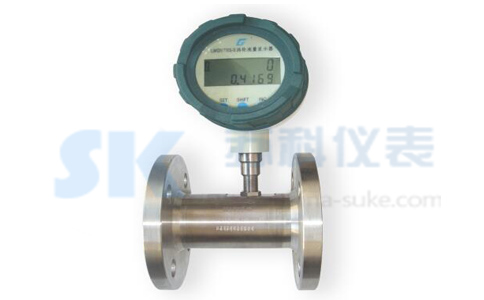

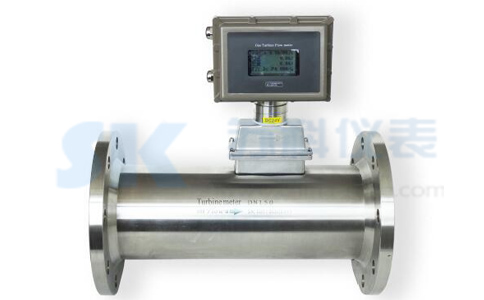

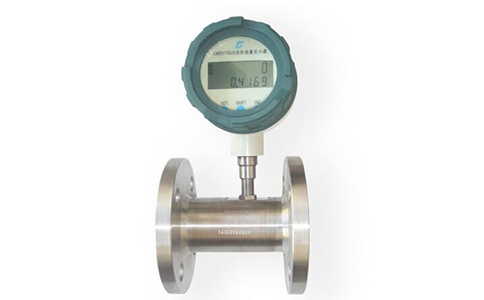

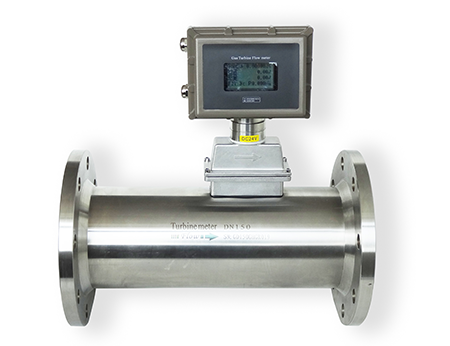

氣體渦輪流量計應用：
SKLWGQ型氣體渦輪流量計與相應的流量積算儀表、現場顯示表等配套可用于測量液體的流量和總量。它被廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。尤其適用于天然氣、干煤氣、壓縮空氣等的測量。
氣體渦輪流量計工作原理：
當被測流體流經傳感器時，氣體渦輪流量計傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性地改變磁電感應系統中的磁阻值，使通過線圈的磁通量周期性地發生變化而產生電脈沖信號，經放大器放大后進行顯示或傳送至相應的流量積算儀表、PLC或上位計算機，進行流量或總量的測量。
LRT-I氣體渦輪流量計現場顯示表（鋰電池供電）的技術性能
精度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：－20～60℃
介質溫度：－20～120℃
*根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
外殼組件的材料：ZL104鑄鋁合金
電源：3.6V鋰電池(1年更換電池)
顯示：6位LCD及工程單位顯示
流量％、瞬時流量、累計流量有6種組合顯示方式
輸出：無輸出
記憶功能：斷電時，所有數據仍保留
誤差修正：分段修正
外殼防護：IP65，防水，防塵
防爆等級：Ex dⅡBT4
重量：1.5kg
LRT-Ⅱ氣體渦輪流量計現場顯示表（鋰電池供電）的技術性能
精度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：－20～60℃
介質溫度：－20～120℃
*根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
外殼組件的材料：ZL104鑄鋁合金
電源：＋24VDC
顯示：6位LCD及工程單位顯示
流量％、瞬時流量、累計流量有6種組合顯示方式
輸出：脈沖或4～20mA
記憶功能：斷電時，所有數據仍保留
誤差修正：分段修正
外殼防護：IP65，防水，防塵
防爆等級：Ex dⅡBT4
重量：1.8kg
LRT-Ⅲ氣體渦輪流量計現場顯示表（外供電）的技術性能
精度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：-20～60℃
介質溫度：-20～120℃
*根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
放大器外殼組件的材料：ZL104鋁合金材料
電源：＋24V DC±4.8V DC
顯示：3行LCD及工程單位顯示
顯示溫度、壓力、瞬時流量（標況、工況）、累計流量（標況、工況）
輸出：
脈沖
4～20mA模擬
記憶功能：斷電時，所有數據仍保留
記錄功能（可選）：可追溯1年內的歷史記錄（時間、流量、溫度和壓力）
誤差修正：自動溫度壓力補償運算，分段修正
通信（可選）：RS485
外殼類別：IP65，防水，防塵
防爆等級：Ex dⅡBT4
重量：1.8kg
氣體渦輪流量計技術性能：
氣體渦輪流量傳感器的公稱通徑、流量范圍、流體溫度、公稱壓力、環境溫度、相對濕度、最大壓力損失見表
型號
規格 |
工作狀態流量范圍(m3/h) |
流體溫度 |
環境溫度 |
相對濕度 |
公稱壓力PN(MPa) |
最大壓力損失(kPa) |
基本誤差
1% |
基本誤差
1.5% |
基本誤差
2.5% |
LWGQ-15 |
|
|
1.5～7.5 |
-20～+120℃ |
-20～+60℃ |
≤95％ |
6.3 |
1 |
LWGQ-25 |
|
|
6～42 |
0.7 |
LWGQ-40 |
8.4～84 |
8.4～160 |
|
1.6
2.5
4.0 |
0.6 |
LWGQ-50 |
16.8～168 |
16.8～336 |
|
0.5 |
LWGQ-80 |
34～340 |
34～680 |
|
0.7 |
LWGQ-100 |
51～510 |
51～1020 |
|
0.7 |
LWGQ-150 |
98～980 |
98～1960 |
|
0.8 |
LWGQ-200 |
170～1700 |
170～2550 |
|
0.8 |
LWGQ-250 |
230～2300 |
230～3450 |
|
0.8 |
LWGQ-300 |
400～4000 |
400～6000 |
|
0.8 |
氣體渦輪流量計型號規格：
| 型 ?號 |
規格代號 |
說 ?明 |
SKLWGQ |
氣體渦輪流量計 |
公稱通徑 |
-15 |
15mm(管螺紋G1″) |
-25 |
25mm(管螺紋G11/4″) |
-40 |
40mm(法蘭型) |
-50 |
50mm(法蘭型) |
-80 |
80mm(法蘭型) |
-100 |
100mm(法蘭型) |
-150 |
150mm(法蘭型) |
-200 |
200mm(法蘭型) |
-250 |
250mm(法蘭型) |
-300 |
300mm(法蘭型) |
型式代號 |
A |
±2.5％(DN15,25) |
B |
±1.5％(1:15) |
C |
±1.0％(1:10) |
輸出信號 |
P |
脈沖輸出 |
I |
4～20mA輸出 |
T |
現場瞬時/累積流量指示（LRT-Ⅰ，電池供電） |
M |
脈沖/4～20mA輸出和現場瞬時/累積顯示(LRT-Ⅱ) |
C |
自動溫壓補償，脈沖/4～20mA輸出和現場顯示(LRT-Ⅲ) |
公稱壓力 |
C1 |
PN1.6MPa |
C2 |
PN2.5Mpa |
C3 |
PN4.0Mpa |
C4 |
PN6.3Mpa* |
C5 |
PN16Mpa* |
C6 |
PN25Mpa* |
C7 |
PN40Mpa* |
防爆要求 |
/NE |
不防爆 |
/EX |
防爆等級Ex ib Ⅰ（脈沖，模擬）
或Ex dⅡ BT4（LRT-1） |
特殊選項 |
/□ |
例：高壓等 |
注：1、法蘭連接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者為特殊定貨。
