　　渦街流量計主要用于工業管道介質流體的流量測量，其特點是壓力損失小，量程范圍大，精度高，在測量流體工況體積流量時幾乎不受流體密度、壓力、溫度、黏度等參數的影響，可用來測量液體、氣體、蒸汽等多種介質，且維護量小、成本低廉，因此被廣泛應用于氯堿行業。
1渦街流量計的工作原理

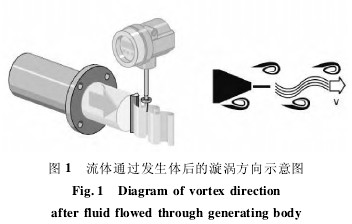

　　渦街流量計是基于卡門渦街原理(karmanvor-texstreet)進行測量。當流體通過漩渦發生體時，發生體兩側會交替出現有規則的漩渦，這種旋渦稱為卡門渦街。而且兩側漩渦的旋轉方向相反(見圖1)，每個漩渦將產生一個低壓區，傳感器監測壓力變化并轉換成脈沖信號。在流量計的允許量程范圍內，渦街的形成具有一定的規律。因此，渦街頻率與體積流量成比例關系。標定系數(K系數)為比例常數，也就是通常所說的儀表系數。K系數為流量計流量系數，其物理意義是每立方米流體的脈沖數。

　　在流量計的允許量程范圍內，K系數僅僅取決于流量計的幾何尺寸，與流體流速和物理特性(如黏度和密度)無關。因此，K系數與被測介質類型無關。
　　初始的測量信號(渦街頻率)已進行數字化處理，與流量成線性比例關系。流量計在出廠前通過標定確定K系數。
　　流量計的允許量程范圍主要取決于雷諾數(Ｒe)，Ｒe是流體的慣性力和黏性力的比值，用于表征流體的流動特性。在采用渦街流量計進行測量時，當Ｒe＞4000后，儀表才會有顯示值;當Ｒe＞20000后，儀表的測量值才是線性的。Ｒe的計算公式見式(1)。

　　式中:Qe為流體流量，m3/s;di為內徑，m;μ為流體動力黏度，Pa·s;ρ為流體密度，kg/m3。

2渦街流量計的特點
2．1優點
(1)安裝簡便，免維護(與差壓式流量計比較)。
(2)應用范圍廣，可以測量液體、氣體以及蒸汽(與電磁流量計比較)。
(3)測量液體、氣體或蒸汽時，儀表內置的溫度壓力傳感器直接補償，可得出質量流量、標況流量、熱量、比焓等值。
(4)成本低、壓損小(與科氏力質量流量計比較)。
(5)結構簡單牢固，無可動部件，使用壽命長。
(6)采用抗機械振動、抗沖擊和抗臟污的結構設計。
(7)更換傳感器后不需要重新標定。
2．2缺點
(1)量程比小于10∶1(質量流量計一般在25∶1，電磁流量計為100∶1)。
(2)管道振動對流量計影響較大。
(3)最小流量受Ｒe影響。
(4)安裝要求高，對直管段以及墊圈同心度有較高的要求(質量流量計無直管段要求，電磁流量計要求其前面直管段長度為10DN，其后面直管段長度為5DN)。
3渦街流量計選型注意事項
　　渦街流量計按傳感器形式分為法蘭式、夾持式、插入式。選型時優先考慮法蘭式，其次是夾持式和插入式。原因是夾持式和插入式渦街流量計的精度受安裝影響較大，不規范的安裝將產生很大的測量誤差。
　　受Ｒe的影響，測量液體時，一般情況下流量計口徑小于管道口徑一檔，測量氣體時縮徑在一檔到兩檔。要根據式(1)計算Ｒe，具體要求是:最小流量時的Ｒe＞20000。如果擔心計算結果的準確率，可以委托渦街流量計生產廠家進行計算，廠家都有專業的計算軟件(如E+H公司的Applicator流量計算軟件)，可根據用戶提出的要求(被測介質、流量范圍、溫度、壓力)計算出介質密度、黏度、聲速、流量范圍(精度范圍內)、壓損、流速、體積流量誤差、質量流量誤差、Ｒe、渦街頻率、推薦的儀表口徑等參數。
　　變送器的選用方式有兩種:一體式和分體式，需根據現場使用條件和環境進行選型。在測量高溫介質或安裝在水井中的場合下，建議選用分體式儀表，以方便檢修、調試或改善變送器的工作環境。
　　在測量氣體或蒸汽時，渦街流量計的選型一定要考慮溫度和壓力補償問題［1］。因為氣體是可壓縮流體，當溫度和壓力變化時，其體積將隨之改變。所以測量氣體流量時均要求流量計輸出質量流量或標準體積流量，而渦街流量計是速度式流量計，只能測量工況下的體積流量，這樣就要求進行溫度和壓力補償，將工況體積流量轉換為質量流量或標況體積流量。測量一般氣體時，補償原理符合標準氣體狀態方程，方程式見式(2)。

　　一般氣體的溫度和壓力補償由上位機(DCS控制系統)通過其專用補償功能塊實現。
　　測量蒸汽時，不能使用標準氣體狀態方程，其一般有以下兩種補償方式可選用。
(1)有些廠家的渦街流量計傳感器內置溫度和壓力探頭，儀表根據所測溫度和壓力判斷蒸汽是飽和蒸汽還是過熱蒸汽，由儀表內部集成的蒸汽數據庫自動計算質量流量。當渦街流量計傳感器無內置溫度和壓力檢測元件時，只能在儀表內部做靜態補償(即輸入固定的溫度和壓力值用于補償)。此方法只適用于溫度和壓力變化不大的場所。
(2)采用蒸汽流量積算儀，將渦街流量計所測工況體積流量以及溫度和壓力變送器所測信號傳到蒸汽流量積算儀，通過蒸汽流量積算儀來完成溫壓補償。蒸汽流量積算儀內置過熱蒸汽以及飽和蒸汽所有數據，根據設計的流量測量單位可以輸出質量流量、標準體積流量甚至熱量和比焓等。
4渦街流量計的安裝要求
　　被測介質具有穩定流態是保證渦街流量計正確測量的前提條件，要使渦街流量計的測量值更穩定、正確安裝時需注意以下3點。
(1)務必確保傳感器銘牌上的箭頭指向與流體流向一致。

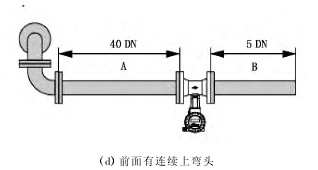

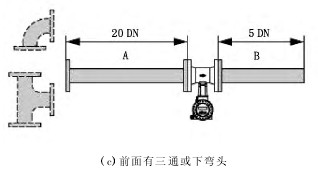

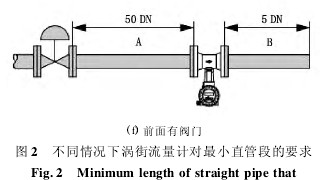

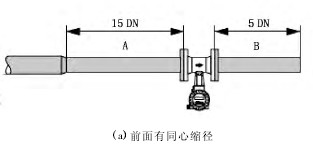

(2)渦街流量計對最小直管段的要求見圖2。當現場存在2個或過多干擾源時，建議遵循最長的直管段要求。圖2中的A表示前直管段，B表示后直管段，h表示管道擴徑時產生的高度差;DN為管道直徑。



　　當現場無法滿足直管段要求時，建議采用與渦街流量計配套的流量鎮流器。流量鎮流器可以在確保測量精度的前提下，減少10DN的前直管段長度。
(3)渦街流量計的安裝方式及注意事項。
①渦街流量計的安裝方式是安裝在豎直管道上，流體自下而上流動為佳。
②渦街流量計安裝在水平管道時，當被測介質溫度大于200℃時，變送器表頭一定要向下安裝，以免因介質溫度過高燒壞變送器電路板［3］。
③測量蒸汽時，管道保溫不要超過最大保溫標志。
④渦街流量計盡量避免安裝在泵或壓縮機出口較近或振動大的場所。
⑤安裝渦街流量計時，必須規范使用密封墊，密封墊口徑絕不可小于流量計口徑，而且密封圈不可進入管道。
5渦街流量計使用中常見問題及對策
(1)計量不準。
①流速太低，Ｒe低于20000;對策:提高流速或流量計縮徑。
②管線振動大;對策:更改流量計安裝位置、加固管線、流量計前后加軟連接。
③測量氣體或蒸汽時補償方式或參數不正確;對策:使用流量積算儀補償或上位機(DCS)補償。
④流量計前后直管段不足;對策:更改流量計安裝位置或加流量鎮流器。
⑤流量計安裝時墊片不同心或伸入管道;對策:正確選用配套墊片并正確裝配。
⑥氣液兩相或液體中固含量多;對策:改善工藝過程條件。
⑦儀表K系數或口徑等關鍵參數被修改;對策:根據流量計銘牌信息輸入正確參數。
⑧儀表傳感器損壞，導致傳感器靈敏度變差;對策:更換傳感器。
(2)傳感器損壞。
①流速過快。根據經驗，當流速超過儀表最大量程的95%以后，極易造成傳感器的損壞;對策:減慢介質流速或更換大口徑儀表。
②水錘。在蒸汽測量中，99%的渦街流量計傳感器損壞原因是因為水錘;對策:工藝管線增加疏水器，緩慢開啟閥門以避免水錘產生。
③管線吹掃時未拆下流量計，管道內殘留焊渣、焊條、小鐵塊等會打壞傳感器;對策:需拆下渦街流量計后再進行管道吹掃。
④腐蝕。傳感器材質選擇不正確;對策:根據所測介質的特性選用正確材質的傳感器。
⑤高溫。傳感器工作溫度大于其額定值;對策:改善工藝條件或選用分體式傳感器測量。
6結論
　　渦街流量計是依據卡門旋渦原理對封閉管道流體流量進行測量的流量計，因具有良好的介質適應能力，無需溫度和壓力補償即可直接測量蒸汽、空氣及其他氣體、水及其他液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。溫壓補償一體型渦街流量計帶有溫度、壓力傳感器，用于氣體流量測量，可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
　　渦街流量計可以測量液體、氣體以及蒸汽等介質，在氯堿行業中廣泛應用。但只有在正確設計、正確選型以及正確安裝的條件下才能保證其測量正確穩定，發揮其應有的作用。
