插入式電磁流量計雖然也是將線圈和電極都納入一個探頭中，但是探頭體積較大，以至于兩個探頭就可產生布滿整個管道的磁場，（一般插入式電磁流量計往往只在電極周圍產生一個局部磁場）。因此對于特大管徑的電磁流量計來說，此種插入式和傳統的管道式在成本和加工難易程度方面都改善不了多少，實際上這種插入式結構不適合特大口徑的電磁流量計。因此將設計定位在一般性的（探頭體積較�。⒛軌驊�(yīng)用于特大口徑的插入式結構。
與管道式電磁流量計相比，插入式電磁流量計所產生磁場的線圈要小得多，插入式的難點之一在于探頭內部的線圈怎樣才能在電極周圍產生均勻磁場。為達此目的，采取了以下措施：
（1）將線圈設計成扁平型，使得線圈形狀與工作區形狀達到最大程度的吻合，同時可以減少探頭的用材和重量。
（2）線圈內放置鐵芯，線圈外圍和頂上（非電極工作面一端）加上磁軛（緊貼線圈）來增強磁場。
（3）在保證強度的情況下，探頭殼體的壁面盡量做薄，使得電線極工作面盡可能地和線圈接近。線圈電磁鐵結構見圖2，兩工作電極置于線圈中。

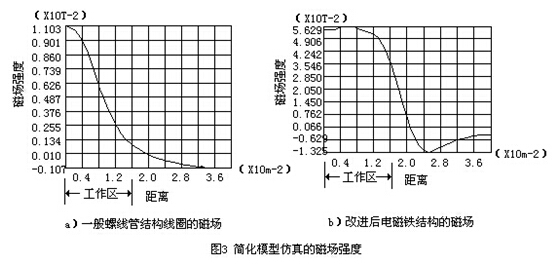

用簡化的圓柱型模來替代設計的扁平型進行磁場仿真，在兩電極連線上的磁場強度曲線如圖3所示，可見其磁場效果，不管是強度還是均勻度都比一般的螺線管要好很多。而實際的實驗結果表明扁平型結構電磁鐵所產生的磁場大約為圓柱型的2倍，而且在工作區域也有一定的均勻度�？梢�，該電磁鐵的結構設計是能夠滿足要求的。
插入式電磁流量計的難點之二在于插入式的探頭對管道中的流場有一定的影響，探頭背部可能會產生擾動，從而影響測量的重復性[3]。
