插入式渦街流量計結構圖及安裝方式
插入式渦街流量計按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。下面我們就插入式渦街流量計的安裝方式做個簡單的介紹。

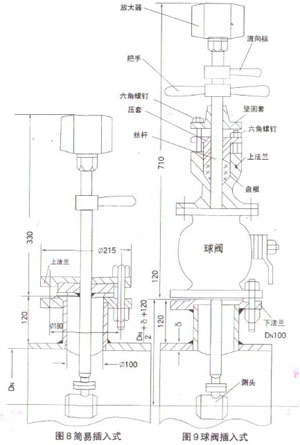

簡易插入式渦街流量計結構見圖8，球閥插入式渦街流量計結構見圖9，當松動六角螺釘，轉動把手將測頭提高到球閥以上時，關閉球閥，實現不斷流檢修。
插入式渦街流量計安裝特殊要求
1、 插入式渦街流量計安裝垂直度不大于±5°
2、 測頭應插入被測管道的中心位置，其軸線偏離不大于0.02DN
3、 測頭軸線與被測管道軸線之夾角不大于±5°
4、 插入式渦街流量計流向標與流體的流動方向應一致。
簡易插入式渦街流量計結構見圖8，球閥插入式渦街流量計結構見圖9，當松動六角螺釘，轉動把手將測頭提高到球閥以上時，關閉球閥，實現不斷流檢修。
插入式渦街流量計安裝特殊要求
1、 插入式渦街流量計安裝垂直度不大于±5°
2、 測頭應插入被測管道的中心位置，其軸線偏離不大于0.02DN
3、 測頭軸線與被測管道軸線之夾角不大于±5°
4、 插入式渦街流量計流向標與流體的流動方向應一致。
