概述
SK-908系列智能流量積算儀采用了專用集成電路，而構成的一臺以微處理為核心的智能儀器，它匯集了目前自動控制系統中各類流量積算儀表的大部分功能，同時輔以博采眾長、精心編制�？蓪�(duì)各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。
工作原理：

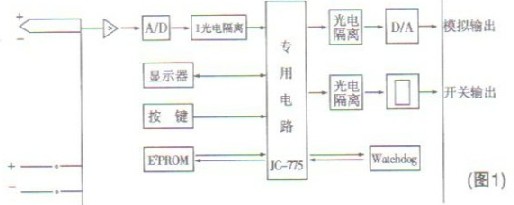

智能流量積算儀是由測量回路、數字面板表、調節器和電源四個部分組成。穩壓電源將220V供電轉換成穩定的直流電壓作為其它部分電源。測量回路將流量變送器送來的信號（電壓、電流等）經過處理后，變?yōu)殡妷盒盘?hào)。該信號經過A/D轉換后輸送到JC-775專用中央處理器進行處理后，不僅要送到數字面板表，而且也要送到調節器，與設定值比較后按調節規律輸出控制或報警信號。工作原理框（圖1）
|
