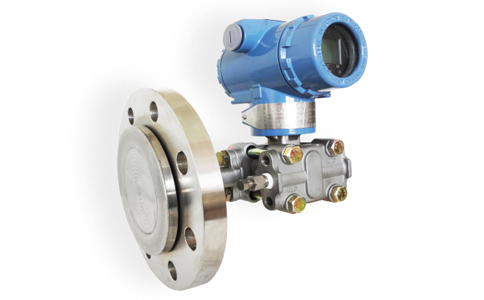

SK-3351LTGP單法蘭壓力變送器
SK-3351LTGP單法蘭壓力變送器可對各種密封容器介質的壓力進行測量,可測量液體，氣體，蒸汽。變送器應用了數字及頻率相移健控（FSK），提高了整機性能及可靠性，方便了現場和控制室之間的連接。除具有遠程通訊能力外，它還具有本機調量程，調零點按鈕，便于現場安裝后的就地調整。電子部件采用集成電路和表面安裝工藝，具有通信、查詢、調試、組態等功能。
單法蘭壓力變送器被廣泛應用于石油、化工、冶金、鋼鐵、環保水處理等行業對密閉壓力或者敞口容器或者儲罐內的液體的液位壓力的常壓下的測量。法蘭標準按ADSI與國標生產，美標法蘭有3〞、4〞等規格，法蘭等級為150LB、300LB。如用戶采用GB9116-88S標準，法蘭尺寸為DN40;DN50;DN80;DN100;法蘭等級為PN1.0;PN1.6;PN2.5;PN4.0。
單法蘭壓力變送器測量范圍
壓力：0-6.2-690KPa
精度等級：0.075%（單晶硅），0.2%,0.5%
單法蘭壓力變送器工作原理圖
單法蘭壓力變送器選型表
SK3351LT |
單法蘭壓力變送器 |
結構形式 |
GP |
智能夾板式 |
TG |
智能直裝式 |
|
代碼 |
傳感器 |
|
常規智能電容傳感器 |
J |
單晶硅智能傳感器 |
量程范圍 |
代碼 |
量程單位 |
KPa |
InH2O |
mBar |
mmH2O |
CP3 |
0~10 |
0~40 |
0~100 |
0~1000 |
CP4 |
0~40 |
0~160 |
0~400 |
0~4000 |
CP5 |
0~100 |
0~400 |
0~1000 |
0~10000 |
CP6 |
0~400 |
0~1600 |
0~4000 |
0~40000 |
CP7 |
0~4×103 |
0~16×103 |
0~40×103 |
0~400×103 |
CP8 |
0~10×103 |
0~40×103 |
0~100×103 |
0~1000×103 |
CP9 |
0~40×103 |
0~160×103 |
0~400×103 |
0~4000×103 |
輸出信號 |
S |
4~20Ma+HART協議 |
T |
特殊要求 |
精度等級 |
I75 |
±0.075%（單晶硅） |
I1 |
±0.1% |
I2 |
±0.2% |
I5 |
±0.5% |
顯示方式 |
M3 |
液晶顯示 |
連接尺寸（DN） |
DN |
DN25~DN100 |
Y |
用戶約定 |
膜片材質 |
Ta |
鉭膜片 |
HC |
哈氏合金C |
Ti |
鈦膜片 |
316L |
316L膜片 |
防腐型 |
F4 |
襯四氟或者噴涂四氟 |
隔爆等級 |
B |
ExdiiCT6 |
|
